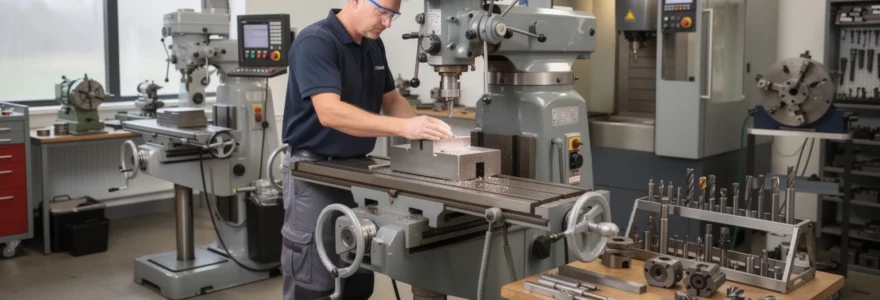

La fraiseuse Bridgeport occupe une place à part dans l’atelier de mécanique générale. D’un côté, une machine « de base » que vous croisez dans presque chaque atelier d’outillage ; de l’autre, une véritable plateforme modulaire capable de passer du perçage simple au fraisage de haute précision, puis au centre d’usinage CNC avec magasin d’outils. Cette polyvalence explique qu’on trouve encore aujourd’hui des Bridgeport Series I des années 60 à côté de centres d’usinage VMC 1000 XP beaucoup plus récents. Comprendre l’historique, l’architecture mécanique, les principaux modèles et les critères d’achat d’une Bridgeport d’occasion vous aide directement à choisir la bonne machine, à l’exploiter au mieux et à éviter des coûts cachés parfois importants.
Historique des fraiseuses bridgeport : de la bridgeport series I aux centres d’usinage modernes
Bridgeport series I J-Head et 2J : caractéristiques mécaniques des premières têtes universelles
Lancée à la fin des années 1930, la Bridgeport Series I avec tête J-Head a défini le standard de la fraiseuse verticale universelle. La tête inclinable, montée sur un bélier coulissant, permet un usinage très flexible pour le perçage, le fraisage en bout et le surfaçage. Sur une machine typique de type Bridgeport Series I J-B6917, la gamme de vitesses basse couvre environ 67 à 275 tr/min, et la gamme haute 550 à 2 300 tr/min, avec des vitesses intermédiaires indiquées sur la plaque de la machine. Ces vitesses conviennent aux aciers courants comme le C45 et aux alliages d’aluminium. Les têtes 2J, apparues plus tard, introduisent un variateur mécanique à vitesse continue, très apprécié pour ajuster la vitesse sans changer de courroie.
Évolution vers les series II, interact et VMC : transition de la console manuelle au CNC
À partir des années 70, la demande d’usinage plus lourd conduit à la Bridgeport Series II, plus massive, avec courses augmentées et rigidité supérieure. Rapidement, la marque explore le numérique avec les premières commandes NC puis CNC : gammes Bridgeport Boss puis Bridgeport Interact équipées de commandes Heidenhain TNC ou TX. Cette transition de la console manuelle vers les centres d’usinage verticaux se concrétise ensuite avec les VMC 600, VMC 800 et VMC 1000 XP, intégrant magasin d’outils, changeur automatique (ATC) et avances numériques sur tous les axes. Pour vous, cela signifie qu’un « simple » héritage de géométrie Bridgeport se combine avec les fonctionnalités d’un centre moderne.
Rachat de bridgeport par hardinge : impact sur la qualité, la disponibilité des pièces et les nouvelles gammes
Le rachat de Bridgeport par Hardinge au début des années 2000 restructure la gamme. Les centres d’usinage deviennent des Hardinge Bridgeport (par exemple GX 1000, GX 1600, XP610), tout en conservant l’ADN Bridgeport au niveau de la cinématique. L’impact pour l’utilisateur est double : d’une part, un réseau pièces et service mieux structuré dans de nombreux pays européens ; d’autre part, une montée en gamme sur la broche, les guidages et l’électronique. Aujourd’hui, un centre Hardinge Bridgeport VMC 1000 22 Digital ou un VMC 600 ECO offre une broche plus rapide, une commande moderne (TNC 530, Siemens 840D, etc.) et une meilleure intégration des systèmes de lubrification et de graissage centralisé.
Différenciation bridgeport UK, bridgeport USA et clones asiatiques (first, kondia, acer)
Historiquement, les fraiseuses Bridgeport ont été produites aux USA (Bridgeport, Connecticut), puis au Royaume-Uni (Bridgeport UK) avec quelques variantes, notamment sur les options de table et certains détails de fonderie. En parallèle, plusieurs fabricants asiatiques (First, Kondia, Acer…) ont produit des clones très proches mécaniquement, parfois entièrement compatibles avec les accessoires R8 et certaines pièces de rechange. Pour vous, l’enjeu est de bien identifier si la machine est une véritable Bridgeport ou un clone : la valeur à la revente, la qualité des glissières et la longévité du bâti peuvent varier sensiblement, même si la cinématique paraît identique.
Architecture mécanique d’une fraiseuse bridgeport : bâti, table, glissières et tête de fraisage
Colonne en fonte grise, bélier (ram) et console : rigidité, géométrie et surfaces de guidage
La base d’une fraiseuse Bridgeport reste une colonne en fonte grise nervurée, optimisée pour absorber vibrations et efforts de coupe. Sur cette colonne vient se fixer la console, qui porte la table croisée. Le bélier ou ram coulisse longitudinalement et reçoit la tête de fraisage. Cette architecture, typique des machines « turret mill », offre un très bon compromis entre encombrement et amplitude de réglage, mais impose de surveiller les surfaces de guidage : queues d’aronde, portées grattées, lardons réglables. Une console mal réglée ou usée augmente les déflexions d’outil, surtout en surfaçage lourd.
Table croisée X/Y/Z : courses, vis-mères, noix en bronze et rattrapage de jeu
Sur une Bridgeport Series I standard, les courses typiques sont de l’ordre de 760 mm en X, 300 mm en Y et 400 mm en Z (déplacement de la console). Les vis-mères trapézoïdales entraînent la table via des noix en bronze. Avec le temps, le jeu longitudinal peut atteindre 0,3 à 0,5 mm si aucun rattrapage n’a été effectué. Pour un usage en mécanique générale, un rattrapage manuel du jeu au volant reste acceptable, surtout si vous ajoutez une visu numérique (DRO). En revanche, pour du surfaçage de précision ou de la cavité complexe, un retrofit en vis à billes peut devenir pertinent sur une base de Series I.
Tête universelle inclinable : articulation nod & tilt, orientation, et contraintes d’usinage 3 axes
La tête Bridgeport s’incline dans deux plans : rotation gauche/droite (tilt) et bascule avant/arrière (nod). Cette double articulation permet d’usiner des plans inclinés et d’attaquer des surfaces difficiles d’accès sans repositionner entièrement la pièce. L’inconvénient ? Chaque réglage modifie l’équerrage, et impose de recontrôler la perpendicularité de la broche par rapport à la table. Pour travailler sereinement en 3 axes, surtout en usinage de logement de roulements ou de surfaces de référence, un contrôle périodique à l’équerre de précision ou au comparateur sur un disque de centrage est indispensable.
Broche R8, ISO30 ou ISO40 : cônes, tirants et compatibilité avec les porte-outils modernes
La majorité des fraiseuses Bridgeport manuelles utilise une broche en cône R8, très répandu et économique. Vous y trouvez facilement des porte-pinces, mandrins de perçage, fraises à surfacer HSS ou carbure. Certains modèles, notamment plus récents ou lourds, adoptent des cônes ISO30 ou ISO40, plus rigides et mieux adaptés aux coupeurs à plaquettes indexables. Lors de l’achat d’une machine d’occasion, le choix du cône influe directement sur le budget outillage : migrer d’un parc R8 vers ISO40 peut représenter plusieurs milliers d’euros si vous équipez toute une gamme de porte-outils modernes.
Transmission par poulies, courroies et variateur mécanique vs tête 2J à variation continue
Les premières J-Head fonctionnent par changement manuel de courroies sur poulies étagées. C’est simple, robuste et peu coûteux à entretenir. La tête 2J introduit un variateur mécanique à poulies mobiles, permettant une variation continue de la vitesse sans arrêter la machine. Cette solution améliore nettement le confort d’utilisation, surtout lorsque vous alternez acier et aluminium dans la même journée. En contrepartie, les variateurs nécessitent une inspection attentive des courroies, des roulements et des pièces mobiles, sous peine de bruit excessif et de dérive de vitesse.
Principaux modèles de fraiseuses bridgeport : series I, series II, interact et VMC en détail
Bridgeport series I standard : spécifications, capacités et limites pour l’atelier généraliste
La Bridgeport Series I Standard reste la référence pour l’atelier polyvalent. Avec un poids d’environ 1 200 à 1 300 kg, une table de 1 067 x 230 mm et une broche R8, elle couvre la majorité des opérations : surfaçage léger, dressage, rainurage, perçage et petits alésages. Pour une PME, une Series I en bon état offre un rapport coût/performance imbattable. La limite se situe dans l’usinage lourd (fraisage avec fraise à surfacer de gros diamètre dans l’acier) et dans la répétabilité sur grande série, où un centre d’usinage rigide fera nettement mieux.
Bridgeport series II special et series II vertical : surdimensionnement, rigidité et usinage lourd
Les Series II Special et Series II Vertical augmentent la taille du bâti, le poids total et les courses. La broche, souvent en cône ISO40, autorise des fraises à plaquettes de diamètre plus important et des passes plus profondes dans l’acier et la fonte. Pour un atelier orienté outillage lourd, moules ou pièces de structure, ces machines supportent mieux les efforts de coupe. Le revers : un encombrement plus important, un poids pouvant dépasser 2,5 tonnes et un coût de transport plus élevé lors de l’achat d’occasion.
Bridgeport interact 1, 2 et 4 : premières fraiseuses CNC à commande heidenhain TNC
Les Bridgeport Interact 1, 2 et 4 marquent l’entrée de la marque dans le CNC 3 axes. Basées sur une cinématique proche de la Series I, elles intègrent des vis à billes, des moteurs d’axes et une commande numérique Heidenhain TNC (TNC 155, TNC 250, etc.). Pour vous, ces machines offrent un compromis intéressant : la souplesse d’une console verticale classique associée à la programmation ISO ou conversationnelle. Bien entretenues, elles restent très attractives pour le prototypage, les petites séries et la maintenance industrielle, surtout si la commande a été modernisée (rétrofit en TNC 530 par exemple).
Bridgeport VMC 600, 800 et 1000 : configuration centre d’usinage vertical avec magasin d’outils
Les Bridgeport VMC 600, VMC 800 et VMC 1000 XP représentent la génération « centre d’usinage vertical » avec carénage, magasin d’outils (souvent 20 à 24 positions) et changeur automatique. Ces machines, parfois désignées VMC 1000 22 Digital ou VMC 600 ECO, permettent de passer à la production série avec des temps de cycle bien plus courts et une répétabilité accrue. L’association avec une commande Heidenhain iTNC 530 ou une commande Siemens 840D permet de gérer les corrections d’outil, les cycles de perçage avancés et les trajectoires 3D complexes. La structure fermée améliore aussi la gestion des copeaux et du lubrifiant par inondation.
Modèles spécialisés : bridgeport boss, EZ-Trak et rétrofit CNC sur base de series I
Les gammes Bridgeport Boss puis EZ-Trak ciblent le marché de la conversion CNC légère. Ces machines, souvent basées sur un bâti de Series I renforcé, reçoivent des vis à billes et des moteurs pas à pas ou servomoteurs. De nombreux ateliers choisissent également le rétrofit CNC d’une Bridgeport manuelle existante, en y ajoutant des moteurs d’axes et une commande moderne. Cette approche réduira fortement l’investissement initial, à condition de bien contrôler la géométrie de base. Une Series I J-Head saine, avec glissières en bon état, constitue une excellente candidate à ce type de transformation.
Équipements et options : visu numérique, avance automatique, diviseurs et têtes spéciales bridgeport
Installation d’afficheurs numériques DRO newall, heidenhain ou sino sur table X/Y/Z
L’ajout d’une visu numérique (DRO) sur une fraiseuse Bridgeport transforme la productivité quotidienne. Des systèmes Newall, Heidenhain ou Sino, avec règles linéaires sur X, Y et parfois Z, permettent de lire la position au centième, en supprimant la dépendance aux verniers et au jeu des vis-mères. Pour vous, cela réduit les erreurs de 30 à 50 % sur les usinages unitaires, selon plusieurs études d’ateliers de mécanique générale publiées ces dix dernières années. L’installation reste relativement simple : une règle par axe, un afficheur et quelques supports usinés pour ne pas gêner les mouvements de la table.
Avances automatiques de table servo, align et bridgeport d’origine : cinématique et réglages
Les avances automatiques sur X (et parfois Y) sont quasi indispensables si vous enchaînez surfaçages et contournages. Les moteurs d’avance de type Servo, Align ou d’origine Bridgeport entraînent la vis-mère via un engrenage ou un accouplement, avec réglage de vitesse en continu. Une avance régulière améliore l’état de surface et prolonge la durée de vie des fraises HSS et carbure. Un bon réglage impose de contrôler la lubrification de la vis, la tension des courroies internes et la protection contre les copeaux, qui restent la première cause de grippage sur ces motorisations.
Têtes spéciales bridgeport : tête à aléser, tête horizontale, tête à grande vitesse pour microfraisage
Bridgeport a développé plusieurs têtes spéciales se montant sur le bélier : têtes à aléser, têtes horizontales et têtes à grande vitesse. La tête horizontale, couplée à un arbre porte-fraise, permet un fraisage latéral robuste, proche d’une fraiseuse horizontale classique. La tête à grande vitesse, capable de monter au-delà de 6 000 tr/min, ouvre la porte au microfraisage dans l’aluminium ou les aciers prétraités. Si vous travaillez sur de petits moules ou des posages complexes, cette modularité vous évite l’achat d’une seconde machine dédiée.
Utilisation de diviseurs, plateau circulaire et étaux de précision kurt ou röhm sur table bridgeport
La table de fraisage Bridgeport accepte aisément diviseurs, plateaux circulaires et étaux de précision de type Kurt ou Röhm. Un plateau circulaire de 250 à 300 mm permet de réaliser des rainures circulaires, des logements de roulements excentrés ou des contours complexes en combinant rotation et avance X. L’utilisation d’un étau de qualité, avec mors doux usinés sur mesure, améliore considérablement la répétabilité de vos bridages. Pour les pièces longues, un diviseur avec contre-pointe sur la table prolonge la capacité de la machine en réalisation d’engrenages simples ou de cannelures de petite série.
Systèmes de lubrification centralisée, pompe de lubrifiant et arrosage par inondation ou brouillard
Sur les machines plus récentes et certains retrofits, un système de lubrification centralisée distribue l’huile sur les glissières et les vis-mères via une pompe manuelle ou automatique. Les études montrent qu’une lubrification régulière peut doubler la durée de vie des guidages. Côté coupe, une pompe de lubrifiant avec arrosage par inondation ou brouillard (MQL) réduit fortement l’usure outil et améliore l’évacuation des copeaux. Sur une fraiseuse Bridgeport, surtout en version ouverte, le choix d’un arrosage bien maîtrisé limite les projections et facilite le nettoyage quotidien de l’atelier.
Usages typiques d’une fraiseuse bridgeport en atelier de mécanique générale et outillage
Surfaçage, dressage et fraisage en bout de pièces acier C45, inox 304 et aluminium 6082
Au quotidien, la fraiseuse Bridgeport excelle dans le surfaçage et le dressage de pièces en acier C45, inox 304 ou aluminium 6082. Une fraise à surfacer HSS de 50 à 63 mm ou une fraise à plaquettes carbure permet d’obtenir des états de surface corrects en une ou deux passes. Sur l’aluminium, des vitesses de 2 000 à 3 000 tr/min restent communes sur une Series I, tandis que les VMC modernes montent à 8 000–12 000 tr/min. Pour l’inox, une stratégie de passe plus légère et une bonne lubrification évitent l’échauffement excessif et la déformation des pièces fines.
Rainurage de clavettes, logements de goupilles et usinage de logements de roulements
Le rainurage de clavettes et de logements de goupilles constitue l’un des usages classiques d’une Bridgeport en maintenance industrielle. En combinant orientation précise de la pièce, fraise trois tailles et butées mécaniques sur la table, vous réalisez des rainures propres sur des arbres ou des moyeux. Pour les logements de roulements, une coupe en interpolation manuelle ou CNC (sur Interact) permet d’ajuster le diamètre au centième. La rigidité suffisante de la broche, associée à une fraise carbure monobloc, donne de très bons résultats dans l’acier trempé modéré.
Fabrication de petits outillages : mors doux, brides, posages et gabarits de perçage
Une grande partie de la valeur d’une Bridgeport réside dans la fabrication de petits outillages : mors doux d’étau, brides de serrage, posages spécifiques ou gabarits de perçage. Ces pièces, souvent unitaires, exigent de la précision mais aussi une grande flexibilité de réglage. La capacité à incliner la tête, à orienter la table et à travailler en butées mécaniques permet de réaliser ces outillages sans recourir à un centre d’usinage coûteux. Pour une PME, disposer de ces outillages fait gagner des heures de réglage sur d’autres machines de production.
Reprise unitaire et prototypage pour maintenance industrielle et réparation de machines
La reprise unitaire de pièces usées ou cassées reste une mission typique de la fraiseuse Bridgeport. Une machine de ce type, équipée d’un bon étau et d’une DRO, permet de re-fraiser des portées, de créer des logements correcteurs ou de reconditionner des glissières de petites machines. Pour le prototypage, surtout dans des environnements de R&D ou de maintenance, une Bridgeport offre le bon équilibre entre temps de préparation court et précision suffisante pour valider un concept mécanique avant de passer en production série sur centre d’usinage.
Paramètres de coupe et stratégies d’usinage sur fraiseuse bridgeport manuelle et CNC
Choix des fraises HSS, carbure monobloc et plaquettes indexables pour cône R8
Sur une broche R8, le choix de l’outil influence fortement la productivité. Les fraises HSS restent économiques et adaptées aux petites séries et aux matériaux doux. Pour l’acier C45 ou les aciers alliés, le carbure monobloc et les fraises à plaquettes indexables tiennent mieux les cadences et autorisent des vitesses de coupe plus élevées. Une bonne pratique consiste à réserver le HSS au perçage et aux opérations légères, et à adopter le carbure pour le surfaçage et le contournage, surtout si vous disposez d’un arrosage efficace.
Vitesses de rotation et avances recommandées selon matériaux (acier, alu, fonte, laiton)
Les vitesses de rotation sur une Bridgeport manuelle se règlent par paliers ou de façon continue (tête 2J). Pour un acier C45 avec fraise carbure de 10 mm, une vitesse de 1 500–2 000 tr/min et une avance manuelle d’environ 80–120 mm/min offrent un bon compromis. Dans l’aluminium 6082, la même fraise peut tourner à 3 000–4 000 tr/min avec une avance plus élevée. La fonte exige au contraire une vitesse plus modérée pour limiter l’usure de l’arête. Ces valeurs restent indicatives ; le bruit de coupe, la forme du copeau et la température ressentie sur la pièce guident finement les réglages.
Stratégies de surfaçage, contournage et plongée (slotting) sur machine conventionnelle
Sur une fraiseuse Bridgeport conventionnelle, la stratégie d’usinage influence directement la durée de vie des outils. En surfaçage, une approche en passes croisées permet de corriger légèrement les défauts de planéité de la table. En contournage, un usinage en avalant sur les machines équipées d’avances auto bien réglées améliore l’état de surface, mais impose une bonne maîtrise du jeu des vis-mères. Pour la plongée (slotting), surtout dans de l’acier, des passes peu profondes et un bon dégagement des copeaux évitent rapidement les vibrations et les efforts latéraux excessifs sur la broche.
Programmation ISO basique sur bridgeport interact / heidenhain : G00, G01, G02, G03
Sur les modèles Bridgeport Interact à commande Heidenhain, la programmation ISO reste simple et accessible. Les déplacements rapides se font en G00, les usinages linéaires en G01, et les interpolations circulaires en G02/G03. Une séquence typique de perçage contour consiste à approcher en G00, descendre en G01 avec une avance adaptée, puis effectuer un contournage circulaire en G02. Les commandes Heidenhain modernes ajoutent des cycles conversationnels qui simplifient la création de poches, de rainures ou de motifs répétitifs, particulièrement utiles pour un opérateur issu du monde conventionnel.
Gestion du bridage, vibrations et déflexion d’outil sur une structure de type bridgeport
Une structure de type Bridgeport offre beaucoup de flexibilité, mais reste moins rigide qu’un bâti monobloc de centre d’usinage. Le bridage doit donc être particulièrement soigné. L’utilisation de brides courtes, d’appuis rigides sous la pièce et d’un étau bien serré limite la déflexion. Le choix d’un outil le plus court possible, avec un diamètre adapté à la profondeur de passe, réduit les vibrations. Un indicateur simple : dès que le son de la coupe devient irrégulier, une adaptation du régime, de l’avance ou de la profondeur de passe est nécessaire pour préserver à la fois la machine et l’outil.
Critères d’achat d’une fraiseuse bridgeport d’occasion : inspection, fiabilité et coûts cachés
Contrôle des jeux sur vis-mères, glissières en queue d’aronde et état des lardons
Lors de l’achat d’une Bridgeport d’occasion, le premier réflexe consiste à contrôler les jeux. En X et Y, un jeu supérieur à 0,3–0,4 mm au volant signale une usure avancée des vis-mères ou des noix. Sur les glissières en queue d’aronde, un déplacement dur en bout de course et lâche en position centrale témoigne de surfaces creusées. Un réglage des lardons peut compenser partiellement, mais pas corriger une usure profonde. Une inspection méthodique, comparateur en main, vous évite d’engager des frais de réfection lourde non anticipés.
Diagnostic de la tête de fraisage : bruit de roulements, usure des engrenages et variateur
La tête de fraisage mérite une attention particulière. Un roulement fatigué se traduit par un grondement croissant avec la vitesse ; des engrenages usés produisent des cliquetis ou des à-coups. Sur les têtes à variateur, un changement de vitesse irrégulier ou des vibrations à certains régimes indiquent une usure des poulies mobiles ou des courroies. Le remplacement de ces composants reste possible, mais peut représenter un coût conséquent, surtout si vous devez immobiliser la machine plusieurs jours en atelier spécialisé.
Vérification de la géométrie : équerrage de la tête, planéité de table et faux-rond de broche
Une géométrie correcte conditionne directement la qualité de vos pièces. Le contrôle de l’équerrage tête/table se fait en balayant un comparateur monté dans la broche sur un disque de contrôle. Un défaut de plus de 0,02–0,03 mm sur 200 mm en X ou Y nécessite un réglage. La planéité de la table s’évalue à la règle ou au comparateur, en cherchant des zones affaissées ou marquées par des chocs. Enfin, le faux-rond de broche se mesure sur un cylindre de précision monté en cône : au-delà de 0,01 mm, la qualité des alésages et des perçages précis sera difficile à tenir.
Disponibilité des pièces Bridgeport/Hardinge, compatibilité des clones et qualité des reconditionnements
L’un des grands avantages d’une Bridgeport reste la disponibilité de pièces neuves ou reconditionnées. De nombreux fournisseurs proposent glissières, vis-mères, lardons, roulements de broche et kits de réfection de tête, autant pour les modèles USA que UK. Les clones asiatiques peuvent partager certaines compatibilités (R8, certains roulements), mais les dimensions de fonderie ou de glissières diffèrent parfois. Lorsqu’une machine a été reconditionnée, il est utile de demander des preuves de rectification ou de grattage, ainsi que les références des composants remplacés pour évaluer la qualité du travail effectué.
Évaluation du coût total : transport, mise à niveau électrique, ajout de DRO ou avancées auto
Le prix d’achat d’une fraiseuse Bridgeport d’occasion ne représente qu’une partie de l’investissement. Le transport, souvent facturé au poids et à la distance, peut ajouter plusieurs centaines d’euros, voire plus si une grue est nécessaire. La mise à niveau électrique (passage de 380 V triphasé ancien à une installation moderne, ajout de variateur ou de transformateur) doit être budgétée. Enfin, l’ajout d’une DRO, d’avances automatiques et éventuellement d’un système de lubrification centralisée peut rapidement doubler le coût initial. Une estimation réaliste du « coût total de possession » sur 5 à 10 ans permet de décider si une machine à bas prix mais très usée reste réellement intéressante pour votre atelier.
