Choisir une machine-outil CNC Haas engage directement la compétitivité, la précision et la capacité d’automatisation de votre atelier. Entre centres d’usinage verticaux, horizontaux, tours CNC, solutions 5 axes et robots intégrés, la gamme Haas couvre pratiquement tous les besoins, de la pièce unitaire au flux tendu grande série. Pour un responsable industriel ou un patron d’atelier, bien comprendre les différences entre chaque famille de machines permet d’investir au bon endroit, de réduire les temps masqués et de sécuriser la qualité à long terme. Dans un contexte où les temps de cycle se mesurent en secondes et les tolérances en microns, la capacité à configurer efficacement une cellule Haas devient un véritable avantage stratégique.

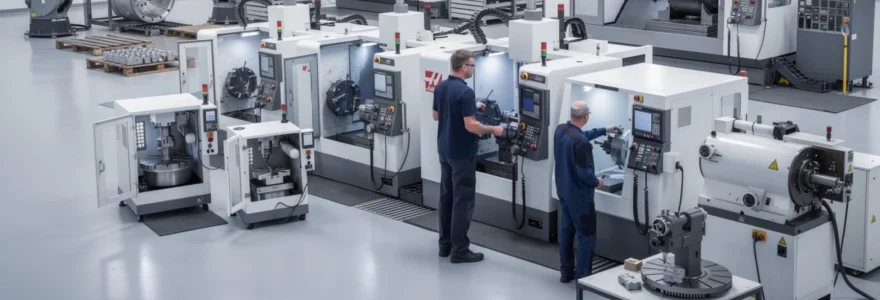

Panorama de la gamme haas : catégories de machines-outils CNC et segmentations par application
Centres d’usinage verticaux haas VF, VM et univers d’application en fraisage 3 à 5 axes
Les centres d’usinage verticaux Haas de séries VF et VM constituent le cœur de la gamme pour le fraisage 3 à 5 axes. Les VF couvrent les besoins généralistes : sous-traitance, moule, mécanique de précision, outillage. Les VM ciblent plus spécifiquement le moule et la matrice, avec des broches plus rapides et des préparations pour le 5 axes additionnel. Pour un atelier qui démarre en fraisage CNC, une VF-2 ou VF-3 représente souvent le meilleur compromis entre capacité, précision et prix au poste.
Ces centres verticaux Haas acceptent facilement des plateaux rotatifs et basculeurs 4e/5e axe, transformant une machine 3 axes en solution 5 axes positionnés ou simultanés. Cette évolutivité intéresse particulièrement si vous travaillez des pièces de géométrie complexe, sans vouloir investir immédiatement dans une UMC dédiée. Le fraisage vertical Haas couvre ainsi des pièces allant du petit composant médical à la plaque de moule de plusieurs centaines de kilos, avec une répétabilité typique de l’ordre de ±0,005 mm lorsque la machine est correctement installée.
Centres d’usinage horizontaux haas EC, HS et production grande série en palettes multiples
Les centres horizontaux Haas des séries EC et HS visent la productivité grande série. L’architecture horizontale et les changeurs de palettes intégrés permettent de travailler en temps masqué : pendant que la machine usine sur une palette, vous préparez la pièce suivante sur l’autre. Dans l’industrie automobile ou l’aéronautique, cette capacité à tourner presque 24 h/24 avec un minimum de temps d’arrêt est déterminante pour atteindre des coûts pièce compétitifs.
Les modèles EC-400, EC-500 et EC-1600 se distinguent par leurs volumes d’usinage, leurs capacités de charge et leurs options d’automatisation. Un EC-400 avec changeur de palettes 6 ou 8 positions permet déjà une importante autonomie, tandis qu’un EC-1600 s’adresse à des composants massifs destinés à l’énergie, l’outillage ou le ferroviaire. Si votre priorité est la productivité en usinage multi-faces et la réduction des manutentions, un centre horizontal Haas reste souvent la meilleure base de cellule automatisée.
Tours CNC haas ST, DS, TL et configurations 2 à 4 axes avec tourelle motorisée
Les tours CNC Haas couvrent un spectre très large, de la pièce unitaire sur tour d’outilleur TL au tournage en transfert sur séries DS bi-broche. Les tours ST-10 à ST-35, avec configurations 2 à 4 axes, tourelle motorisée et options d’axe Y, permettent d’enchaîner tournage, perçage et fraisage radial sur une seule prise de pièce. Pour vous, cela signifie moins de reprises, moins de risques d’erreurs et des temps de cycle fortement réduits.
Les tours TL-1 et TL-2 adoptent une approche plus pédagogique et flexible. Avec leur environnement de programmation conversationnelle, ils conviennent parfaitement aux prototypes, aux réparations, ou aux petites séries à forte valeur ajoutée. Dans de nombreux ateliers, un TL cohabite avec des ST ou DS, prenant en charge la mise au point, les essais de programmes et les pièces urgentes hors flux.
Centres de tournage-fraisage haas BMT, y-axis et solutions multitâches compactes
Les configurations de tournage-fraisage Haas basées sur des tourelles BMT et un axe Y apportent une vraie solution multitâche compacte. Un tour ST avec axe Y et outils motorisés peut, par exemple, usiner des empreintes de clavette, percer des trous radiaux et exécuter de petites opérations de fraisage 3 axes sans transfert vers un centre d’usinage distinct. Cette réduction des manipulations pièce se traduit souvent par un gain de 20 à 40 % sur le temps global de fabrication.
Les solutions BMT se démarquent également par une meilleure rigidité de tourelle et une précision accrue des positions d’outil, ce qui améliore la qualité de surface et la tenue de cote en tournage-fraisage. Pour un fabricant de raccords, de brides ou d’arbres cannelés, un seul tour multitâche Haas bien configuré peut remplacer deux à trois machines conventionnelles tout en simplifiant la logistique de production.
Machines spécialisées haas : UMC 5 axes, GT pour décolletage, GR pour grands gabarits
Au-delà des gammes généralistes, Haas propose des machines spécialisées pour répondre à des besoins très ciblés. Les centres 5 axes UMC (UMC-500, UMC-750, UMC-1000) adressent l’usinage complexe et simultané, avec cinématique table-basculeur adaptée aux pièces aéronautiques, médicales et au moule. Les tours de type GT offrent quant à eux une solution de décolletage CNC pour la petite pièce en barre, avec embarreurs et fortes cadences.
Les portiques Haas GR visent les grandes dimensions : panneaux composites, structures aluminium, pièces de gabarit XXL. Dans ce type de configuration, la précision absolue se combine à de grandes courses, permettant d’usiner des ensembles qui auraient sinon nécessité plusieurs mises en position. Cette variété de machines spécialisées renforce la capacité de la marque à couvrir tout un parc, du petit atelier au site industriel multi-lignes.
Caractéristiques techniques des centres d’usinage verticaux haas VF, mini mill, super mini mill
Courses axes X/Y/Z, dimensions de table et capacité de charge sur les séries VF-2, VF-4 et VF-6
Les séries VF-2, VF-4 et VF-6 structurent l’offre Haas en centres verticaux de production. Une VF-2 typique offre des courses d’environ 762 x 406 x 508 mm, une table de l’ordre de 914 x 356 mm et une capacité de charge avoisinant 500 à 550 kg. Une VF-4 agrandit ces plages, tandis qu’une VF-6 vous permet de passer sur des gabarits nettement supérieurs, dépassant souvent 1 500 mm en X et plus d’une tonne de charge utile.
Pour dimensionner correctement votre machine, le critère ne se limite pas aux seules courses. La rigidité de la table, la distance broche-table et la capacité à monter des étaux multiples ou des montages de bridage spécifiques jouent un rôle determinant. Un mauvais dimensionnement conduit souvent à sous-exploiter le potentiel de la machine ou à limiter la palette de pièces usinables, ce qui pénalise le retour sur investissement.
Broches haas inline, entraînement par courroie, vitesses 8 000–15 000 tr/min et couple disponible
Les broches Haas pour centres verticaux se déclinent en versions inline (entraînement direct), par courroie ou, sur certaines gammes, en broches à grande vitesse. Les vitesses usuelles se situent entre 8 000 et 15 000 tr/min, avec des options plus rapides sur les machines orientées moule et usinage grande vitesse. Le choix de la broche conditionne directement votre capacité à usiner efficacement aussi bien des aciers durs que de l’aluminium à haut débit de copeaux.
Une broche de 8 000 tr/min, avec un couple élevé, se montre idéale pour le dégrossissage d’aciers alliés, tandis qu’une broche 15 000 tr/min brille en usinage 3D surfacique, en finition et en matériaux non ferreux. La bonne approche consiste à évaluer la répartition de votre mix produit : si plus de 60 % de vos pièces exigent une excellente finition 3D, une broche rapide sera souvent plus pertinente, même si la machine est légèrement plus chère à l’achat.
Magasins d’outils (cambreur, carrousel) et temps de changement outil pour la production en série
Les centres VF et Mini Mill sont proposés avec différents types de magasins d’outils : carrousel simple, changeur à bras (cambreur) ou magazines haute capacité. Le temps de changement d’outil, souvent compris entre 1 et 2 secondes pour les solutions rapides, impacte directement les temps de cycle en production série. Sur des pièces nécessitant 20 à 30 outils, quelques dixièmes de seconde gagnés à chaque changement s’additionnent très rapidement.
Un magasin de 24 à 30 positions suffit largement pour la plupart des applications de sous-traitance générale. En revanche, pour une ligne dédiée à un produit automobile complexe ou à un moule multi-cavités, un magasin 40 ou 50 outils limite les ruptures de flux et facilite la standardisation des outillages. Vous gagnez en flexibilité, notamment pour gérer des variantes de gamme sans reconfigurer la machine en permanence.
Options de 4e et 5e axe avec plateaux rotatifs haas HRT, TRT, T5C et intégration complète CNC
Les plateaux rotatifs et basculeurs Haas – séries HRT, TRT, T5C – offrent une voie d’accès maîtrisée au 4e et 5e axe. Intégrés nativement à la commande numérique Haas, ces axes additionnels se pilotent comme les axes linéaires, avec la même logique de décalages, de palpage et de gestion d’outils. Vous pouvez ainsi passer progressivement du 3+1 au 3+2, puis au 5 axes simultanés selon votre niveau de maîtrise FAO.
Un plateau HRT en 4e axe permet déjà de réaliser des usinages multi-faces sur une seule prise de pièce, très intéressant en mécanique générale. Un basculeur TRT, de son côté, transforme votre VF en véritable centre 5 axes compacts pour des pièces de petite et moyenne dimension. La solution T5C, quant à elle, autorise des applications spécifiques comme l’usinage de tubes ou de pièces cylindriques complexes.
Différences mini mill, super mini mill et office mill pour l’usinage de petites pièces et prototypage
Les Mini Mill et Super Mini Mill incarnent l’entrée de gamme Haas en centres compacts, tout en conservant la même commande NGC et la même philosophie que les VF. Le Mini Mill standard offre des courses réduites mais suffisantes pour de nombreuses petites pièces mécaniques, un encombrement au sol minimal et une consommation énergétique modérée. Il convient parfaitement à un atelier souhaitant s’équiper d’une première machine Haas à budget maîtrisé.
Le Super Mini Mill ajoute une broche plus rapide, des avances plus élevées et parfois des options supplémentaires orientées productivité. Pour le prototypage ou la petite série à haute valeur ajoutée, cette machine se révèle particulièrement intéressante. Les configurations Office Mill, plus rares, répondent aux environnements éducatifs ou aux bureaux techniques voulant disposer d’un moyen d’usinage directement intégré au pôle R&D, avec une approche plus proche de la maquette fonctionnelle que de la production de masse.
Centres d’usinage horizontaux haas EC-400, EC-500, EC-1600 : productivité et automatisation
Configurations palettes multiples, changeurs de palettes automatiques et temps masqués d’usinage
Les modèles EC-400 et EC-500 incarnent la philosophie Haas de la production en palettes multiples. Un changeur de palettes 2 positions représente déjà un premier niveau de travail en temps masqué : pendant que la machine usine sur la première palette, vous préparez la seconde en sécurité. Les options à 6 ou 8 palettes transforment l’installation en cellule d’usinage quasi autonome sur plusieurs heures, voire sur une nuit complète.
Dans ce type de configuration, la réduction des temps non productifs atteint souvent 30 à 50 % par rapport à un centre vertical classique utilisé en mode manuel. Les changeurs de palettes automatisés, combinés à un chargement robotisé ou à un palettiseur supplémentaire, permettent d’atteindre des cadences adaptées à la grande série automobile, hydraulique ou hydraulique mobile, tout en conservant une bonne flexibilité de changement de référence.
Rigidité de la structure, bâti en fonte, guidages prismatiques vs linéaires et stabilité thermique
Les centres horizontaux Haas reposent sur des bâtis en fonte massifs, optimisés pour la rigidité et l’amortissement vibratoire. Les guidages peuvent être prismatiques ou linéaires selon les modèles et les générations. Les guidages prismatiques offrent une robustesse exceptionnelle pour l’usinage lourd, tandis que les guidages linéaires favorisent les hautes vitesses d’avance et les accélérations rapides, utiles en grande série.
La stabilité thermique joue un rôle central dans la tenue de cote. La fonte, de par sa masse et ses propriétés, limite les déformations liées aux variations de température. Combinée à un système de refroidissement bien conçu et à des algorithmes de compensation intégrés au NGC, cette architecture permet de maintenir une précision de l’ordre de quelques microns sur des cycles longs. Dans l’outillage ou l’aéronautique, cette maîtrise de la dérive thermique reste indispensable.
Intégration de lignes de production avec palettiseurs, robots de chargement haas et convoyeurs copeaux
Un centre horizontal EC se prête naturellement à l’intégration dans une ligne de production automatisée. Les convoyeurs à copeaux, les systèmes d’arrosage haute pression et les palettiseurs horizontaux ou verticaux forment un écosystème cohérent autour de la machine. L’ajout de robots de chargement Haas, ou de systèmes équivalents, assure un chargement/déchargement continu des pièces, réduisant fortement la dépendance à la main-d’œuvre directe.
Dans une approche flux tendu, un palettiseur connecté à plusieurs EC-400 ou EC-500 permet de réorienter dynamiquement la production en fonction des priorités commerciales, avec une simple modification de l’ordonnancement. La commande Haas, via sa connectivité Ethernet ou Wi-Fi, facilite l’intégration de ces lignes dans un environnement de type MES ou ERP, améliorant la traçabilité pièce et la supervision distante des machines.
Capacités d’usinage lourdes sur EC-1600 pour l’énergie, l’outillage et les pièces de grande dimension
L’EC-1600 se positionne sur le segment de l’usinage lourd et des grandes dimensions. Avec une capacité de charge très élevée, une table massive et des courses généreuses, cette machine cible les pièces pour l’énergie (corps de turbine, carters), l’outillage de presse, la sidérurgie ou le ferroviaire. Les couples disponibles sur les axes et la broche permettent des passes importantes dans des matériaux exigeants comme les aciers pré-traités ou les fontes fortement alliées.
Sur ce type de pièce, la stratégie d’usinage privilégie souvent de gros volumes de dégrossissage suivis de reprises de finition sur les zones fonctionnelles. L’EC-1600, correctement outillé et piloté via une FAO adaptée, peut réduire le temps total de fabrication d’un gros composant de 20 à 30 % par rapport à une combinaison de machines plus petites, en limitant les montages et les repositionnements successifs.
Tours CNC haas ST, DS, TL : configurations d’axe, broches et options de contre-broche
Comparatif ST-10, ST-20, ST-30 : capacités de passage de broche, longueur d’usinage et encombrement
Les tours ST-10, ST-20 et ST-30 couvrent l’essentiel des besoins en tournage de barres et de lopins. Le ST-10, avec un passage de broche réduit et un encombrement compact, s’adresse aux petites pièces et aux ateliers contraints en surface. Le ST-20 offre un équilibre entre capacité de passage, longueur d’usinage et rigidité, le rendant très polyvalent. Le ST-30, plus imposant, autorise des diamètres et des longueurs nettement supérieurs.
Le choix entre ces modèles doit considérer non seulement les dimensions maxi des pièces, mais aussi l’espace nécessaire pour les périphériques : embarreur, robot, convoyeur à copeaux, poste de contrôle. Une erreur fréquente consiste à saturer la zone autour du tour, ce qui complique la maintenance et la circulation des opérateurs. Anticiper cet environnement global dès la phase d’étude évite des surcoûts ultérieurs.
Séries DS bi-broche pour tournage en transfert et réduction des temps de manipulation pièce
Les tours bi-broche de série DS permettent des opérations de tournage en transfert particulièrement efficaces. La pièce est usinée sur la broche principale, puis reprise automatiquement en contre-broche pour les opérations sur deuxième face, sans intervention manuelle. Sur des références nécessitant usinage avant/arrière, ce principe peut diviser par deux les temps de manipulation pièce et réduire le taux de rebut lié aux reprises.
Pour une production en grande série, la combinaison d’un DS avec embarreur, robot de déchargement et convoyeur dédié permet d’approcher un fonctionnement quasi autonome. Vous libérez du temps opérateur pour des tâches à plus forte valeur ajoutée : réglages, contrôle qualité, programmation. Dans le contexte actuel de pénurie de main-d’œuvre qualifiée, cette capacité à automatiser le tournage reste un avantage compétitif majeur.
Tour d’outilleur TL-1, TL-2 et commandes conversationnelles pour prototypes et réparations
Les tours d’outilleur TL-1 et TL-2 adoptent un concept hybride, entre machine traditionnelle et tour CNC. Ouverts, simples d’accès, ils se programment via des cycles conversationnels intuitifs. Pour un outilleur, un technicien de maintenance ou un prototypiste, cette approche réduit la barrière à l’entrée par rapport à un tour CNC de production complet.
Les TL permettent de produire rapidement des arbres, des bagues, des manchons ou des pièces de réparation, sans mobiliser une machine de production. Ils représentent également un excellent support pédagogique pour la formation initiale ou continue. En termes de stratégie d’atelier, disposer d’un TL limite le blocage des ST ou DS par des urgences ou des prototypes, tout en maintenant un haut niveau de réactivité pour des demandes ponctuelles.
Outils motorisés, axe Y et perçage/fraisage radial sur tours haas pour pièces complexes
L’ajout d’outils motorisés et d’un axe Y transforme le tour Haas en véritable centre de tournage-fraisage. Perçages radiaux, poches fraisées, plats, empreintes polygonales ou perçages désaxés deviennent réalisables en une seule prise. Pour un fabricant de raccords hydrauliques, de pièces de robinetterie ou de composants automobiles, cette capacité à regrouper les opérations réduit considérablement les temps de traversée.
Sur le plan technique, l’axe Y introduit une complexité supplémentaire en termes de programmation et de réglage. Une FAO adaptée au tournage-fraisage, des post-processeurs validés et un bon paramétrage des décalages d’outils sont indispensables. Avec une bonne méthodologie, la répétabilité obtenue est excellente et les temps d’intervention opérateur restent limités, même sur des séries moyennes.
Choix de mandrins, lunettes, embarreurs et systèmes de reprise pour barres longues
Les performances d’un tour Haas dépendent aussi fortement de ses périphériques de serrage et de chargement. Le choix du mandrin (3 mors standard, 2 mors, mandrin spécial), des mors doux ou trempés, ainsi que des lunettes fixes ou mobiles, conditionne la rigidité de la tenue de pièce. Sur les barres longues, l’utilisation d’embarreurs adaptés réduit les vibrations, sécurise le process et permet de tourner à plus haute vitesse.
Les systèmes de reprise, tels que les pinces en contre-broche ou les dispositifs de préhension robotisés, complètent cette chaîne de serrage. Une architecture cohérente, du magasin de barre jusqu’au bac de pièces finies, garantit une exploitation optimale du potentiel des tours ST et DS. Dans un contexte de production continue, cette cohérence technique limite drastiquement les aléas et les arrêts intempestifs.
Machines 5 axes et solutions avancées haas : UMC-500, UMC-750, UMC-1000
Cinématique 5 axes continus, agencement table-basculeur et axes rotatifs double basculement
Les centres 5 axes UMC se distinguent par une cinématique table-basculeur permettant un usinage simultané sur cinq axes. L’axe B incline la table, tandis que l’axe C la fait tourner, offrant un accès quasi total à la pièce sans démontage. Ce concept de double basculement autorise des trajectoires complexes, notamment pour les composants aéronautiques ou médicaux à géométries organiques.
Comparée à une solution 3+2 sur plateau TRT, une UMC dédiée présente l’avantage d’une meilleure accessibilité et de courses linéaires plus généreuses. La rigidité de l’ensemble table/axes rotatifs, associée aux algorithmes de compensation volumétrique 5 axes, assure une très bonne tenue de géométrie même sur des trajectoires simultanées exigeantes. Cette maîtrise est cruciale pour garantir la conformité de pièces de haute criticité.
Stratégies d’usinage 5 axes simultanés pour l’aéronautique, le médical et le moule outillage
En usinage 5 axes simultanés, les stratégies diffèrent sensiblement du 3 axes. Pour l’aéronautique, l’usinage de poches minces et de nervures fines nécessite des trajectoires limitant les vibrations et optimisant l’angle d’attaque de l’outil. Dans le médical, la fabrication d’implants orthopédiques exige des surfaces très lisses et des transitions sans rupture, obtenues par des parcours de type morphing ou surfaces continues.
Dans l’outillage et le moule, l’usinage 5 axes réduit considérablement le besoin de montages compliqués et de longues opérations de polissage manuel. Une UMC bien exploitée peut diminuer le temps d’usinage brut de 20 à 40 %, tout en améliorant la répétabilité des formes 3D. L’accès simultané aux cinq axes permet également d’utiliser des outils plus courts, améliorant la rigidité et la durée de vie de l’outil.
Intégration FAO : post-processeurs certifiés haas pour mastercam, SolidCAM, fusion 360
L’efficacité d’une UMC repose largement sur la qualité de son intégration FAO. Les post-processeurs certifiés Haas pour Mastercam, SolidCAM ou Fusion 360 permettent de générer des programmes 5 axes fiables, en tirant parti des spécificités du G-code Haas. Une bonne configuration FAO prend en compte les limitations d’axes, les rotations maximales, les singularités et les stratégies d’évitement collision.
Pour vous, cela signifie moins de temps perdu à déboguer des programmes à la machine, moins de risques d’erreurs et une convergence plus rapide vers des temps de cycle optimisés. L’utilisation systématique de simulations complètes, incluant la cinématique réelle de la machine, constitue un investissement de temps vite rentabilisé sur des productions régulières ou des séries récurrentes.
Réglage des décalages d’outils, cycles de palpage renishaw et calibration volumétrique 5 axes
Sur une machine 5 axes, la précision dépend autant de la mécanique que de la bonne gestion des décalages d’outils et d’origines pièce. Les cycles de palpage Renishaw intégrés à la commande NGC simplifient la prise de zéro, le contrôle de longueur et de diamètre outil, ainsi que la détection de défauts géométriques sur la pièce brute. Ces cycles automatisés réduisent l’influence de l’opérateur et améliorent la répétabilité.
La calibration volumétrique 5 axes, plus avancée, corrige les erreurs de géométrie dans l’espace complet de travail de la machine. Grâce à des procédures guidées, la machine peut compenser des écarts de position et d’orientation sur les cinq axes, ce qui est indispensable pour les pièces complexes où plusieurs faces critiques doivent se rejoindre parfaitement. Cette approche renforce la capacité de l’UMC à maintenir une qualité constante sur des lots répétés.
Commande numérique haas next generation control (NGC) : fonctions, cycles et connectivité
Interface utilisateur NGC, écran, navigation, raccourcis clavier et personnalisation des pages
La commande numérique Haas Next Generation Control (NGC) constitue un point fort de la gamme. Son interface moderne, avec écran couleur et navigation par menus, facilite la prise en main même pour des opérateurs peu habitués au G-code classique. Des raccourcis clavier permettent d’accéder rapidement aux pages essentielles : offsets, diagnostics, chargement de programmes, éditeur de code.
La personnalisation des pages, via des affichages adaptés à chaque type de poste (réglage, production, maintenance), augmente l’efficacité quotidienne. Vous pouvez, par exemple, mettre en avant les compteurs de pièces, les temps de cycle ou les alarmes critiques selon votre rôle. Cette ergonomie réduit les erreurs de manipulation et accélère la montée en compétence des nouvelles recrues.
Cycles fixes d’usinage, macros, programmation simplifiée et g-code étendu haas
La commande Haas propose de nombreux cycles fixes pour le perçage, le taraudage, l’alésage ou les poches, réduisant la complexité des programmes. Les fonctions macro, avec variables communes et locales, permettent de construire des programmes paramétriques puissants, utiles pour les familles de pièces similaires. Le G-code étendu Haas ajoute des fonctions spécifiques, comme des cycles d’ébavurage ou des routines de mesure intégrées.
Pour un atelier de sous-traitance, cette capacité à paramétrer rapidement une nouvelle référence ou à adapter une gamme à des variantes dimensionnelles représente un gain de temps considérable. Les opérateurs peuvent ajuster certains paramètres directement à la machine, sans devoir repasser systématiquement par la FAO, ce qui accélère la réactivité face aux demandes clients.
Connectivité ethernet, Wi-Fi, DNC, transfert de programmes et supervision distante
Le NGC intègre nativement des fonctions de connectivité modernes : Ethernet, Wi-Fi, DNC et transfert de programmes via réseau. Ces options facilitent la gestion centralisée des programmes, la sauvegarde des données et l’intégration dans un système de supervision industrielle. La communication avec un serveur de fichiers ou un logiciel MES permet de suivre en temps réel l’état des machines, les OF en cours et les temps de cycle.
La supervision distante, via des solutions compatibles, offre la possibilité de surveiller l’atelier en dehors des heures de présence, un atout pour les productions de nuit ou du week-end. Dans un environnement multi-sites, cette connectivité homogène simplifie la standardisation des pratiques, la diffusion des mises à jour et le support technique à distance.
Surveillance d’état machine, compteurs pièces, diagnostics et maintenance préventive intégrée
La commande Haas propose des pages de diagnostic détaillées : alarmes, températures, états d’entrées/sorties, historiques de défauts. Les compteurs de pièces et les horamètres par programme ou par machine fournissent des indicateurs fiables pour piloter la production et planifier la maintenance. Cette transparence technique permet de passer d’une maintenance corrective à une approche préventive structurée.
Les fonctions de maintenance intégrées, avec rappels périodiques (graissage, filtrations, contrôles), contribuent à prolonger la durée de vie de la machine et à réduire les arrêts imprévus. Dans un parc Haas important, l’exploitation systématique de ces données aide à prioriser les interventions et à détecter les dérives avant qu’elles n’impactent la qualité ou la disponibilité.
Mises à jour logicielles, options logicielles déverrouillables et évolutivité du parc haas
Un avantage souvent sous-estimé de la plateforme NGC réside dans la possibilité de mises à jour logicielles régulières et d’options déverrouillables. Certaines fonctionnalités avancées (haute précision, cycles spécifiques, options de filetage ou de palpage supplémentaires) peuvent être activées a posteriori, sans modification matérielle majeure. Ce modèle vous permet de démarrer avec une configuration de base, puis d’enrichir progressivement vos machines en fonction des besoins.
Sur le plan stratégique, cette évolutivité facilite l’homogénéisation du parc : mêmes écrans, mêmes logiques de programmation, mêmes cycles, qu’il s’agisse d’un Mini Mill ou d’un EC-1600. Les opérateurs passent ainsi plus facilement d’une machine à l’autre, réduisant les coûts de formation et le risque d’erreurs lors des rotations de personnel.
Options d’automatisation et périphériques haas : robots, palettiseurs, chargeurs automatiques
Haas robot package 1, 2, 3 : choix de charge utile, intégration plug-and-play et sécurité
Les Haas Robot Package 1, 2 et 3 proposent des solutions de robotisation directement intégrées à la commande NGC. Chaque package correspond à une charge utile et une portée différentes, afin de s’adapter au poids et au volume des pièces à manipuler. L’intégration plug-and-play simplifie la mise en route : le robot se programme depuis l’interface Haas, avec des écrans dédiés et des assistants graphiques.
Les aspects de sécurité – barrières immatérielles, scanners, grilles – sont gérés de manière cohérente avec le reste de la machine. Pour un atelier qui découvre la robotisation, cette approche clé en main évite de devoir coordonner plusieurs fournisseurs et de gérer des interfaces complexes. Les gains typiques se situent entre +20 et +60 % d’utilisation de broche, selon le niveau d’autonomie visé.
Chargeurs automatiques de pièces (APL) sur VF, ST et cellules de tournage-fraisage
Les chargeurs automatiques de pièces (APL) constituent une alternative compacte aux cellules robotisées classiques. Montés directement sur certaines séries de VF et de tours ST, ils permettent un chargement/déchargement automatisé de pièces brutes ou semi-finies sur la table ou dans le mandrin. Pour les séries moyennes ou pour des pièces relativement simples, un APL représente souvent le meilleur rapport coût/efficacité.
L’APL se programme via des modèles préconfigurés dans la commande NGC. Vous définissez les positions de prise, de dépôt, les orientations et les séquences de chargement, sans avoir besoin d’être expert en robotique. Cette simplicité d’utilisation abaisse fortement la barrière à l’entrée de l’automatisation, en particulier dans des ateliers où l’expérience en robotique industrielle reste limitée.
Gestion copeaux, arrosage haute pression, filtration et systèmes de récupération lubrifiant
Une cellule Haas performante repose aussi sur une bonne gestion des copeaux et du lubrifiant. Les convoyeurs ou racleurs, associés à des systèmes de filtration fines, assurent une évacuation efficace des copeaux, indispensable en fonctionnement prolongé. Les systèmes d’arrosage haute pression, souvent situés entre 20 et 70 bar, améliorent l’évacuation des copeaux au fond des trous, prolongent la durée de vie des outils et autorisent des vitesses de coupe plus agressives.
Les systèmes de récupération et de recyclage du lubrifiant réduisent les coûts de consommables et améliorent les conditions de travail. Dans une démarche environnementale, ces dispositifs contribuent également à limiter l’empreinte écologique de l’atelier. Pour vous, cela se traduit par moins de temps passé à gérer les fluides, moins de pannes liées aux encrassements, et une production plus stable sur le long terme.
Palettiseurs horizontaux et verticaux haas pour flux tendu et série moyenne à grande
Les palettiseurs horizontaux et verticaux Haas complètent l’offre d’automatisation en centralisant la gestion des palettes pièces. Sur un centre vertical, un palettiseur permet d’enchaîner plusieurs montages différenciés, chacun dédié à une référence, tout en conservant un flux unitaire continu. Sur un horizontal, il augmente drastiquement le nombre de positions palette disponibles, offrant une autonomie de plusieurs heures voire d’une journée complète.
Dans une logique de flux tendu, ces systèmes facilitent l’introduction fréquente de nouvelles références sans arrêter la ligne. Les temps de changement de série se réduisent à quelques minutes, le temps de charger les palettes et de lancer les bons programmes. Cette flexibilité aide à répondre plus rapidement aux fluctuations de la demande, tout en maintenant un taux d’occupation machine très élevé.
Critères de choix d’une machine-outil haas selon secteur : aéronautique, médical, automobile, moule
Configuration type pour l’aéronautique : UMC-750, EC-400, palpage et 5 axes simultanés
Pour l’aéronautique, une configuration typique combine un centre 5 axes UMC-750 pour les pièces complexes et un centre horizontal EC-400 pour les petits lots de structures usinées sur plusieurs faces. L’usinage 5 axes simultanés s’impose pour les aubes, les supports de structures, les pièces de moteur ou de cabine à géométries élaborées. L’EC-400 gère efficacement les pièces prismatiques, les châssis de fixation ou les sous-ensembles mécaniques.
Le palpage systématique des bruts, le contrôle en cours de process et l’utilisation de macros de compensation thermique garantissent la répétabilité nécessaire aux pièces de sécurité. Dans ce contexte, l’automatisation partielle (robots, palettiseurs) améliore le TRS sans compromettre la traçabilité ni la qualité documentaire exigée par le secteur.
Lignes médicales : mini mill, super mini mill, UMC-500 et haute précision sur matériaux difficiles
Le secteur médical privilégie souvent des combinaisons compactes à très forte précision. Un Mini Mill ou Super Mini Mill permet de produire des instruments chirurgicaux, des composants de dispositifs médicaux ou des outillages spécifiques avec un encombrement réduit. Les broches rapides et les avances élevées conviennent bien aux alliages de titane, aux inox médicaux ou aux polymères techniques.
Pour les implants et prothèses, une UMC-500 se révèle particulièrement adaptée grâce à son volume de travail équilibré, ses capacités 5 axes simultanés et sa bonne accessibilité. La propreté de l’environnement, la gestion des copeaux et la stabilité thermique sont ici essentielles pour éviter toute dérive de dimension ou de finition de surface. Une intégration rigoureuse des procédés de nettoyage et de contrôle dimensionnel complète la cellule Haas pour répondre aux normes médicales strictes.
Cellules pour l’automobile : tours ST avec embarreur, centres horizontaux EC-400 et automatisation
Dans l’automobile, la priorité reste la répétabilité et le coût pièce. Des cellules basées sur des tours ST avec embarreurs gèrent efficacement les arbres, bagues, bagues de roulements, axes ou composants de transmission. Les centres horizontaux EC-400, souvent équipés de changeurs de palettes multiples et de robots de chargement, se chargent des carters, flasques, supports et blocs usinés.
Une telle architecture, reliée à un palettiseur central et à un système de supervision, permet de produire en grande série tout en maintenant un niveau important de flexibilité pour les variantes. L’optimisation des temps de cycle via la FAO, la rationalisation des outillages et la maintenance préventive rigoureuse deviennent les leviers principaux pour rester compétitif face aux contraintes économiques fortes du secteur automobile.
Ateliers de moules et matrices : VF-3, VF-6, tables rotatives TRT, haute vitesse et 3D surfacique
Pour les moules et matrices, les centres VF-3 et VF-6 offrent un excellent compromis entre volume utile, rigidité et coût d’acquisition. Les broches rapides, combinées à des avances élevées et à des stratégies d’usinage 3D surfacique avancées, permettent de réduire fortement les temps de polissage manuel. L’ajout de tables rotatives TRT ouvre la voie à des usinages 3+2 ou 5 axes semi-simultanés sur des empreintes complexes.
Le choix des stratégies d’usinage, des outils (fraise à bout sphérique, fraise torique, fraise à grande avance) et des paramètres de coupe joue ici un rôle essentiel pour concilier qualité de surface, tenue de cote et temps de cycle. Une gestion rigoureuse des décalages d’outils, des corrections d’usure et des contrôles intermédiaires garantit la répétabilité des empreintes, condition indispensable pour maintenir un niveau de productivité élevé sur des moules multi-cavités et des matrices de grande dimension.
