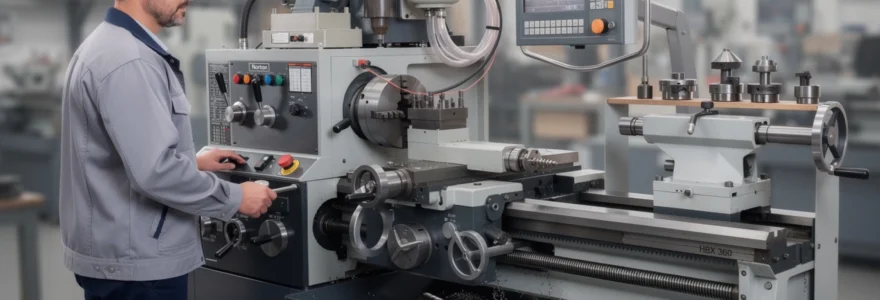

Tour cazeneuve HBX 360 : présentation

Le tour Cazeneuve HBX 360 occupe une place à part dans les ateliers de mécanique générale et de maintenance. Souvent qualifié de « Rolls des tours conventionnels », il combine une grande précision d’usinage, une ergonomie soignée et une longévité remarquable. Pour un outilleur, un maintenancier ou un formateur, disposer d’un HBX 360 bien réglé, c’est profiter d’un outil de travail capable de produire des pièces unitaires et de petites séries avec un niveau de contrôle qui reste difficile à égaler, même face à certains tours CNC d’entrée de gamme. Ce tour conventionnel se prête idéalement aux opérations de reprise, de réparation, au prototypage, mais aussi à la formation pratique des tourneurs grâce à sa cinématique claire et à son variateur de vitesses souple et intuitif.

Sur le marché de l’occasion, la demande reste soutenue, et les modèles en bon état partent rapidement. Ce n’est pas un hasard : avec une hauteur de pointe de 180 mm, une distance entre-pointes de 750 à 800 mm et un diamètre admis au-dessus du banc de 360 mm, le HBX 360 couvre la majorité des besoins en mécanique générale. L’architecture monobloc du bâti, les glissières trempées, le variateur hydraulique de broche et la boîte d’avances très complète en font une machine idéale si vous recherchez un tour polyvalent, robuste et surtout très agréable à utiliser au quotidien.

Caractéristiques techniques du tour cazeneuve HBX 360 : architecture, cinématique et capacités d’usinage

Bâti monobloc, glissières trempées et conception mécanique du HBX 360 pour une rigidité maximale

Le tour Cazeneuve HBX 360 repose sur un bâti monobloc en fonte fortement nervurée, conçu pour encaisser les efforts de coupe et limiter les vibrations. Cette structure rigide est l’un des atouts qui rendent la machine particulièrement précise, même après plusieurs décennies de service. Les glissières du banc sont trempées et rectifiées, avec une largeur de l’ordre de 330 à 335 mm, ce qui offre un excellent guidage du trainard et une stabilité remarquable lors des passes d’ébauche comme de finition.

La conception du chariot transversal, avec une course d’environ 180 mm et une largeur importante (160 mm), participe à cette rigidité globale. Le petit chariot, large d’environ 110 mm pour une course équivalente, permet un réglage fin des cônes et des portées courtes. Dans un atelier où la répétabilité et la géométrie sont essentielles, cette architecture mécanique se traduit par une usure lente et un maintien des précisions sur le long terme, à condition de respecter les consignes de graissage centralisé intégrées d’origine. Il est fréquent de rencontrer des HBX 360 des années 80 encore dans les tolérances d’alignement, preuve de la qualité de conception.

Broche du HBX 360 : plage de vitesses, puissance moteur et types de nez de broche (camlock, DIN)

La broche du Cazeneuve HBX 360 constitue le cœur de la machine. Elle est généralement percée à 37 mm, dans certaines configurations jusqu’à 42 mm, ce qui autorise le passage de nombreuses barres standard. La conicité du nez de broche est de type CM5, et de nombreux modèles sont équipés d’un nez standardisé (type Camlock ou équivalent DIN) permettant le montage rapide de mandrins et de plateaux. Cette flexibilité est cruciale si vous devez alterner fréquemment entre mandrin 3 mors concentrique, 4 mors indépendants et plateau de bridage.

La vitesse de broche couvre une plage continue de 50 à 3000 tr/min, avec certaines variantes offrant une segmentation 50–375 puis 400–2500 tr/min via le variateur hydraulique. La puissance moteur se situe entre 4,5 et 5,2 kW selon les versions, ce qui est largement suffisant pour du tournage d’acier allié ou inox en passes raisonnables. Concrètement, un HBX 360 bien réglé permet d’atteindre sans difficulté des états de surface équivalents à Ra 1,6 µm en finition, à condition de choisir des plaquettes adaptées et de tirer parti de la régularité de la vitesse de coupe.

Capacités d’usinage : diamètre au-dessus du banc, entrepointes, passage de broche et limites de filetage

Du point de vue des capacités, le tour Cazeneuve HBX 360 propose un diamètre admis au-dessus du banc de 360 mm et un diamètre au-dessus du chariot de l’ordre de 180 à 190 mm. La distance entre-pointes standard est de 750 mm, avec des variantes à 800 mm selon les années et les marchés. Le passage de broche de 37 mm (ou 42 mm sur certains modèles) suffit pour la majorité des arbres et axes utilisés en maintenance industrielle.

Pour le filetage, la boîte d’avances permet d’obtenir environ 55 pas différents, couvrant les filetages métriques de 0,5 à 56 mm, ainsi qu’une large plage de Whitworth (1/2 à 56 filets par pouce). Cela signifie que vous pouvez réaliser aussi bien des filetages fins pour raccords hydrauliques que des gros pas trapézoïdaux pour vis de levage. L’avance longitudinale varie typiquement de 0,125 à 5,6 mm/tr, ce qui suffit aussi bien pour la finition que pour l’ébauche rapide, tandis que les avances rapides peuvent atteindre 56 à 112 m/min, un atout appréciable pour réduire les temps morts lors des déplacements à vide.

Comparaison du HBX 360 avec les modèles cazeneuve HBX 590 et HB 725 en termes de performances

Par rapport aux modèles supérieurs comme le Cazeneuve HBX 590 ou le HB 725, le HBX 360 se positionne comme un tour d’outillage compact. Les versions 590 et 725 offrent des diamètres au-dessus du banc plus importants, des entre-pointes pouvant atteindre 1500 mm ou plus, et souvent des broches plus puissantes. Cependant, en termes de maniabilité et de précision sur des pièces courtes, le HBX 360 reste très compétitif, tout en demandant beaucoup moins d’encombrement (environ 2000 × 1000 × 1250 mm pour une masse de 1300 kg).

Dans un atelier où la place est comptée, un HBX 360 peut ainsi remplacer avantageusement un tour plus long si la majorité de vos pièces restent en dessous de 700 mm. Sur le plan économique, la consommation énergétique d’un HBX 360 est également plus faible, point non négligeable alors que les coûts de l’énergie ont progressé de plus de 30 % dans l’industrie sur ces dernières années. Un professionnel qui dispose déjà d’un grand tour pour les pièces hors gabarit trouvera dans le HBX 360 une machine complémentaire extrêmement productive pour les travaux courants.

Système d’embrayage hydraulique et variateur de vitesses du cazeneuve HBX 360

Principe du variateur hydraulique cazeneuve : réglage continu de la vitesse en charge

Le variateur hydraulique de la broche est l’une des signatures techniques du tour Cazeneuve HBX 360. Contrairement à des tours conventionnels à étages de vitesses fixes, le HBX 360 permet un réglage continu de la vitesse sous charge grâce à un système de poulies variables commandées hydrauliquement. Concrètement, l’opérateur ajuste la vitesse via un levier ou une manette, et le variateur modifie le rapport sans nécessiter l’arrêt de la broche, ce qui réduit les temps de réglage et améliore la productivité.

Le variateur hydraulique du HBX 360 combine souplesse d’utilisation, plage de vitesses quasi infinie et protection mécanique de la transmission.

Ce principe est particulièrement appréciable lors du dressage et du chariotage sur des diamètres importants : la vitesse de coupe peut être augmentée progressivement à mesure que le diamètre diminue, ce qui améliore la durée de vie des outils et la qualité de surface. Pour un utilisateur venant d’un tour classique à pignons, cette possibilité de réglage fin et instantané de la vitesse change réellement la manière de travailler, notamment en prototypage ou lors de reprises délicates.

Groupe hydraulique, pompe, filtres et organes de commande du HBX 360

Le groupe hydraulique du HBX 360 se compose d’un réservoir d’huile, d’une pompe, d’un ou plusieurs filtres et d’un réseau de distributeurs commandant les organes de variation de vitesse et d’embrayage. La pression de service reste modérée, ce qui contribue à la fiabilité du système. Les commandes sont généralement regroupées sur le tablier (trainard) pour rester intuitives : l’opérateur pilote la mise en rotation, le sens de marche et l’ajustement fin de la vitesse sans quitter sa position de travail.

La maintenance de ce groupe repose principalement sur la qualité de l’huile et l’état des filtres. Un circuit encrassé ou une huile oxydée entraîne une réponse plus lente du variateur, des à-coups au changement de vitesse, voire une perte de précision dans la régulation. En pratique, un intervalle de vidange de 2 à 3 ans, ou toutes les 4000 à 5000 heures de fonctionnement, reste une bonne référence pour préserver les performances du variateur hydraulique.

Gestion du freinage de broche, inversion de sens de rotation et sécurité opérateur

Le freinage de la broche sur HBX 360 est généralement assuré par un système mécanique commandé au pied, avec un moteur-frein ou un dispositif dédié. Cette configuration permet un arrêt rapide en cas de besoin, tout en offrant une très bonne maîtrise des temps d’arrêt lors des opérations répétitives. L’inversion du sens de rotation se fait via les commandes de la tête, avec une logique claire pour éviter les erreurs de manipulation.

La sécurité opérateur fait partie intégrante de la conception : protecteur de mandrin, carter sur les courroies, protections sur la vis mère et sur la barre de chariotage. De nombreux HBX 360 sont en outre équipés de dispositifs d’arrêt d’urgence et de contacteurs de porte sur les carters rapportés pour rester en conformité avec la directive machines 2006/42/CE. Sur un tour d’occasion, ces éléments doivent impérativement être contrôlés et, si nécessaire, remis à niveau pour garantir un environnement de travail sûr.

Diagnostic des pannes hydrauliques courantes sur HBX 360 (échauffement, fuites, perte de pression)

Sur un HBX 360 d’occasion, quelques symptômes récurrents permettent de repérer un problème hydraulique : échauffement anormal du carter, variateur qui réagit lentement, fuites visibles sous la machine, difficulté à maintenir une vitesse stable. La perte de pression peut venir d’une pompe usée, d’un filtre colmaté ou d’un joint interne fatigué. Une inspection visuelle combinée à une mesure de température de l’huile après une heure de fonctionnement aide à établir un premier diagnostic.

En pratique, la remise en état passe souvent par :

• le remplacement des filtres hydrauliques et la vidange complète avec une huile adaptée ;
• la vérification de la pompe (jeu interne, bruit, débit) ;
• le contrôle et le changement des joints sur les organes mobiles du variateur.

Un HBX 360 entretenu affiche des températures d’huile stabilisées, un variateur réactif et une absence de fuites significatives. Ignorer ces symptômes finit par diminuer la précision de la broche et, à terme, augmente le risque de pannes plus coûteuses.

Boîte d’avances, filetage et chariotage sur tour cazeneuve HBX 360

Boîte norton et sélecteurs d’avances : pas métriques, impériaux et modules pris en charge

La boîte d’avances du Cazeneuve HBX 360, de type boîte Norton, offre une grande souplesse de réglage pour le chariotage et le filetage. L’opérateur sélectionne les pas métriques, impériaux ou modules via des leviers clairement repérés, avec lecture directe des combinaisons. Ce système limite considérablement le risque d’erreur de pas, un avantage décisif lorsqu’un filetage doit s’emboîter parfaitement sur un élément existant.

Grâce à cette boîte d’avances, un HBX 360 couvre envrion 55 pas standards, incluant métrique, Whitworth et souvent des pas modules pour engrenages. Pour vous, cela signifie la possibilité de passer rapidement d’un filetage ISO M12×1,75 à un filetage gaz BSP ou à un pas trapézoïdal, sans démontage complexe de pignons. En termes de productivité en réparation et en maintenance, cette polyvalence reste un argument majeur.

Fonctionnement du trainard, transversal et petit chariot pour le tournage de précision

Le trainard du HBX 360 se déplace sur l’ensemble de la longueur du banc, guidé par les glissières trempées. Il intègre les commandes d’avances automatiques longitudinales et transversales, ainsi que les leviers de mise en rotation de la vis mère et de la barre de chariotage. Le chariot transversal assure les déplacements radiaux, tandis que le petit chariot, orientable, permet les usinages coniques et les corrections fines de longueur ou de diamètre.

Pour le tournage de précision, la combinaison trainard + transversal + petit chariot offre un contrôle très fin de la trajectoire de l’outil. En jouant sur l’orientation du petit chariot, il est possible de dresser des cônes précis sans recours à un appareil à tourner conique. Un HBX 360 correctement réglé, avec des jeux maîtrisés sur vis et noix, permet de tenir des tolérances de l’ordre du centième de millimètre sur des portées de quelques dizaines de millimètres, à condition d’adopter une méthode de travail rigoureuse.

Réglage des butées mécaniques, avances automatiques et cycles répétitifs sur HBX 360

Le tour Cazeneuve HBX 360 est équipé de butées mécaniques qui permettent de limiter les déplacements du trainard et parfois du transversal. En production de petites séries, ces butées servent à répéter rapidement des longueurs de chariotage ou des profondeurs de gorge. L’opérateur règle la butée, engage l’avance automatique, puis laisse le tour se caler en butée, ce qui standardise les longueurs sans avoir à surveiller en permanence la position des verniers.

Pour exploiter au mieux ces dispositifs, la démarche peut se résumer en quelques étapes simples :

1. Usiner une première pièce en prenant des repères précis sur les verniers.
2. Positionner et bloquer les butées sur les cotes validées.
3. Engager les avances automatiques et contrôler les deux ou trois pièces suivantes.

Ce type de « cycle répétitif » manuel, bien maîtrisé, rapproche l’utilisation du HBX 360 d’un tour semi-automatique et améliore la constance dimensionnelle sans investissement supplémentaire en CNC.

Usinage de filetages complexes : exemples de filetage trapézoïdal et gaz sur un HBX 360

La réalisation de filetages complexes fait partie des points forts du HBX 360. Pour un filetage trapézoïdal par exemple (type Tr 40×7), il suffit de sélectionner le pas adéquat sur la boîte d’avances, de régler l’outil à fileter avec la bonne forme de plaquette et de programmer la profondeur de passe via le transversal. En orientant légèrement le petit chariot, certains tourneurs préfèrent engager la profondeur principalement avec ce dernier pour mieux contrôler la forme du filet.

Pour les filetages gaz (BSP), la démarche reste similaire, avec une attention particulière portée au contrôle du diamètre extérieur et au profil de l’outil. Une boîte bien calibrée permet de reproduire fidèlement des pas normalisés comme G 1″, G 1″1/2, etc. Vous gagnez ainsi un temps précieux pour la fabrication ou la réparation de raccords, brides ou composants hydrauliques, sans recourir à des tarauds ou filières de grande dimension, souvent coûteux et moins flexibles.

Équipements, accessoires et options disponibles pour le cazeneuve HBX 360

Mandrins 3 mors, 4 mors indépendants, nez de broche et porte-pinces type W20 ou W25

Un HBX 360 bien équipé se reconnaît d’abord à sa gamme de mandrins. Le montage standard comprend souvent un mandrin 3 mors manuel Ø200–215 mm, idéal pour la majorité des prises cylindriques. L’ajout d’un mandrin 4 mors indépendants étend fortement les possibilités : reprise de pièces brutes, prises carrées, réglage au centième de l’excentricité. Certains utilisateurs montent également un plateau plein sur le nez de broche pour brider des pièces complexes via des brides ou des rainures en T.

Dans de nombreux ateliers, l’adaptation d’un porte-pinces de type W20 ou W25 sur la broche transforme le HBX 360 en véritable tour d’outillage de précision. Les pinces permettent de maintenir des barres ou des pièces rectifiées avec un faux-rond très faible, ce qui est particulièrement intéressant pour la finition de petits axes, de douilles ou de pièces de moules exigeant une concentricité irréprochable.

Lunettes fixe et à suivre, contre-pointe, plateaux et appareils à tourner conique

Pour l’usinage d’arbres longs ou de pièces élancées, la combinaison lunette fixe + lunette à suivre devient vite indispensable. Sur un HBX 360, ces accessoires permettent de reprendre ou d’usiner des arbres proches de la longueur maximale entre-pointes en gardant une bonne rigidité axiale et radiale. La contrepointe CM5, souvent sensitive, vient compléter ce dispositif en supportant la pièce tout en offrant une grande facilité de réglage.

Les plateaux de grande dimension servent à brider des pièces irrégulières, tandis que les appareils à tourner conique permettent de réaliser des cônes longs sans décaler le contre-pointe ni orienter le banc. Pour vous, ces accessoires représentent une extension naturelle des capacités de base : un HBX 360 nu rend déjà beaucoup de services, mais un HBX 360 richement équipé devient une véritable plateforme polyvalente pour tout type de tournage conventionnel.

Équipements de sécurité et de confort : carénage, éclairage, arrosage et bac à copeaux

Sur un tour d’occasion, le niveau de carénage et de sécurité peut varier fortement d’une machine à l’autre. De nombreux HBX 360 ont été rééquipés avec des capots de mandrin, des carters arrière et des écrans frontaux pour répondre aux exigences CE. L’éclairage intégré basse tension améliore le confort visuel et la précision de réglage, tandis qu’un système d’arrosage complet, avec pompe, flexibles et bac à copeaux, facilite l’évacuation des copeaux et le refroidissement des outils.

Un HBX 360 bien caréné, doté d’un éclairage efficace et d’un arrosage fonctionnel, augmente à la fois la productivité et la sécurité de l’opérateur.

Sur le plan ergonomique, la position des volants, la douceur des leviers de commande et la visibilité sur la zone de coupe comptent énormément au quotidien. Un utilisateur expérimenté repère rapidement un tour qui a été entretenu et mis à jour, tant la qualité de l’expérience opérateur influe sur la précision et la répétabilité des opérations.

Adaptation d’une visualisation numérique (DRO) heidenhain, fagor ou sino sur HBX 360

L’ajout d’une visualisation numérique (DRO) transforme radicalement l’usage d’un tour Cazeneuve HBX 360. En installant des règles linéaires sur le trainard (axe Z) et le transversal (axe X), associées à un afficheur Heidenhain, Fagor ou Sino, vous supprimez quasiment les erreurs liées au rattrapage de jeu et à la lecture des verniers. Pour le tournage de précision ou the réalisation de pièces unitaires, cette modernisation apporte un gain de temps et de fiabilité très significatif.

La plupart des kits DRO sont conçus pour s’intégrer sans gêner les déplacements, avec des capots de protection contre les copeaux et le lubrifiant. L’investissement reste modéré comparé à l’achat d’un tour CNC, alors que le saut qualitatif dans le travail quotidien est souvent spectaculaire : usinages plus rapides, cotes atteintes du premier coup, moins de rebuts, possibilité d’enchaîner plusieurs cotes complexes sur une même mise en position.

Utilisations typiques du tour cazeneuve HBX 360 en atelier de mécanique générale et de maintenance

Dans la plupart des ateliers de mécanique générale, le Cazeneuve HBX 360 est utilisé comme tour polyvalent pour l’usinage de pièces unitaires et de petites séries. Il sert à la fabrication d’arbres, de bagues, de douilles, de portées de roulements, mais aussi à la réalisation de filetages de toutes sortes, à la reprise de portées abîmées sur des axes existants ou encore à la confection d’outillages spécifiques. La combinaison de la rigidité du bâti, du variateur hydraulique de broche et de la boîte d’avances complète en fait un outil idéal pour ce type de production flexible.

En maintenance industrielle, le HBX 360 est très souvent mobilisé pour la réparation rapide de pièces de machines : tournage de portées pour roulements, rechargement puis reprise de portées usées, fabrication d’adaptateurs et de bagues d’ajustement. Dans ce contexte, la possibilité de régler la vitesse de rotation en continu, de jongler rapidement entre différents filetages et de travailler aussi bien sur de petits que de moyens diamètres apporte un avantage concret. Sur le plan pédagogique, de nombreux centres de formation continuent d’utiliser le HBX 360 pour l’enseignement du tournage conventionnel, car sa cinématique claire et son ergonomie aident les élèves à comprendre les fondamentaux avant de passer aux tours CN modernes.

Procédures de maintenance préventive et réglages essentiels sur un HBX 360 d’occasion

Contrôle géométrique du tour : alignement broche/contrepointe, rectitude des glissières

Avant de remettre en production un Cazeneuve HBX 360 d’occasion, un contrôle géométrique complet s’impose. L’alignement broche/contrepointe se vérifie par un « test bar » ou une barre étalon, en mesurant le faux-rond et le défaut de conicité sur une distance significative. La rectitude des glissières se contrôle à l’aide d’un comparateur monté sur un support magnétique, en balayant la longueur du banc avec le trainard.

Une géométrie correcte garantit que les pièces usinées resteront cylindriques et parallèles, sans dérive de plusieurs centièmes sur quelques centaines de millimètres. Si des défauts marqués apparaissent, des solutions existent : grattage localisé, rectification du banc, ou, en dernier recours, réusinage complet. Dans la pratique, une grande partie des HBX 360 ayant bénéficié d’un entretien régulier présentent une usure limitée dans la zone de travail courante, permettant de rester dans des tolérances tout à fait acceptables pour la mécanique générale.

Vidanges, graissages et remplacement des filtres hydrauliques spécifiques au HBX 360

La maintenance préventive d’un HBX 360 repose sur quelques opérations clés : vidange de la boîte de vitesses et du circuit hydraulique, graissage centralisé des glissières, remplacement des filtres hydrauliques et contrôle du niveau d’huile dans le tablier. Un bon point de départ consiste à nettoyer soigneusement le bac à copeaux et à vérifier la présence de limaille dans les fonds de carters, indicateur possible d’usure anormale.

Une périodicité de 12 mois pour le graissage et l’inspection générale, combinée à une vidange toutes les 2 à 3 années selon l’intensité d’utilisation, reste une valeur de référence largement admise. Un lubrifiant adapté et propre diminue le frottement, limite l’usure des pignons et des roulements, et contribue au maintien des performances du variateur hydraulique. À l’échelle de la durée de vie de la machine, ces opérations simples représentent un coût modeste au regard des gains de fiabilité et de précision obtenus.

Réglage des jeux sur vis-mères, noix de transversale et lardons de chariots

Avec le temps, les jeux augmentent sur la vis mère, la vis du transversal et celles du petit chariot. Un réglage soigneux des noix et des lardons permet de retrouver une sensation de conduite précise et de limiter les erreurs de position liées aux retours en arrière. L’objectif est de trouver le bon compromis : réduire le jeu au minimum sans créer de point dur ni de frottement excessif, qui nuirait à la douceur des mouvements.

Pour le transversal et le petit chariot, l’ajustement des lardons coniques ou prismatiques se fait généralement par vis de réglage. Un contrôle au comparateur sur quelques déplacements typiques aide à quantifier le jeu résiduel. Sur la vis mère, la situation est plus délicate : une usure importante peut nécessiter le remplacement de la vis et de la noix, opération plus coûteuse mais qui redonne une seconde jeunesse à la fonction filetage. Sur un HBX 360 destiné à des travaux de précision, cet investissement se justifie largement.

Checklist avant achat d’un tour cazeneuve HBX 360 d’occasion : points de vigilance et usures critiques

Lors de l’achat d’un Cazeneuve HBX 360 d’occasion, quelques points de vigilance méritent une attention particulière. Un simple essai de 30 minutes permet déjà d’identifier la majorité des problèmes potentiels. Pour sécuriser votre investissement, un contrôle structuré peut suivre les étapes suivantes :

• Vérifier la géométrie de base (alignement broche/contrepointe, rectitude du banc, usure des glissières dans la zone de travail).
• Tester le variateur hydraulique (réactivité, stabilité de la vitesse, absence d’à-coups, température d’huile maîtrisée).
• Contrôler les jeux des chariots, la douceur des commandes, l’état des noix et lardons.
• Inspecter les équipements de sécurité (protecteur de mandrin, arrêt d’urgence, carters) et les accessoires livrés (mandrins, lunettes, plateaux).

Un HBX 360 en bon état reste une machine hautement performante, capable de rivaliser, sur certaines tâches, avec des équipements bien plus récents. En prenant le temps d’évaluer précisément l’usure mécanique, l’état hydraulique et l’équipement livré, vous vous assurez de disposer d’un tour conventionnel à la fois précis, agréable à utiliser et durable, parfaitement adapté aux exigences d’un atelier moderne de mécanique générale ou de maintenance.
